intelligente Betonbauteile

VARIOPLUS-Klimadecke

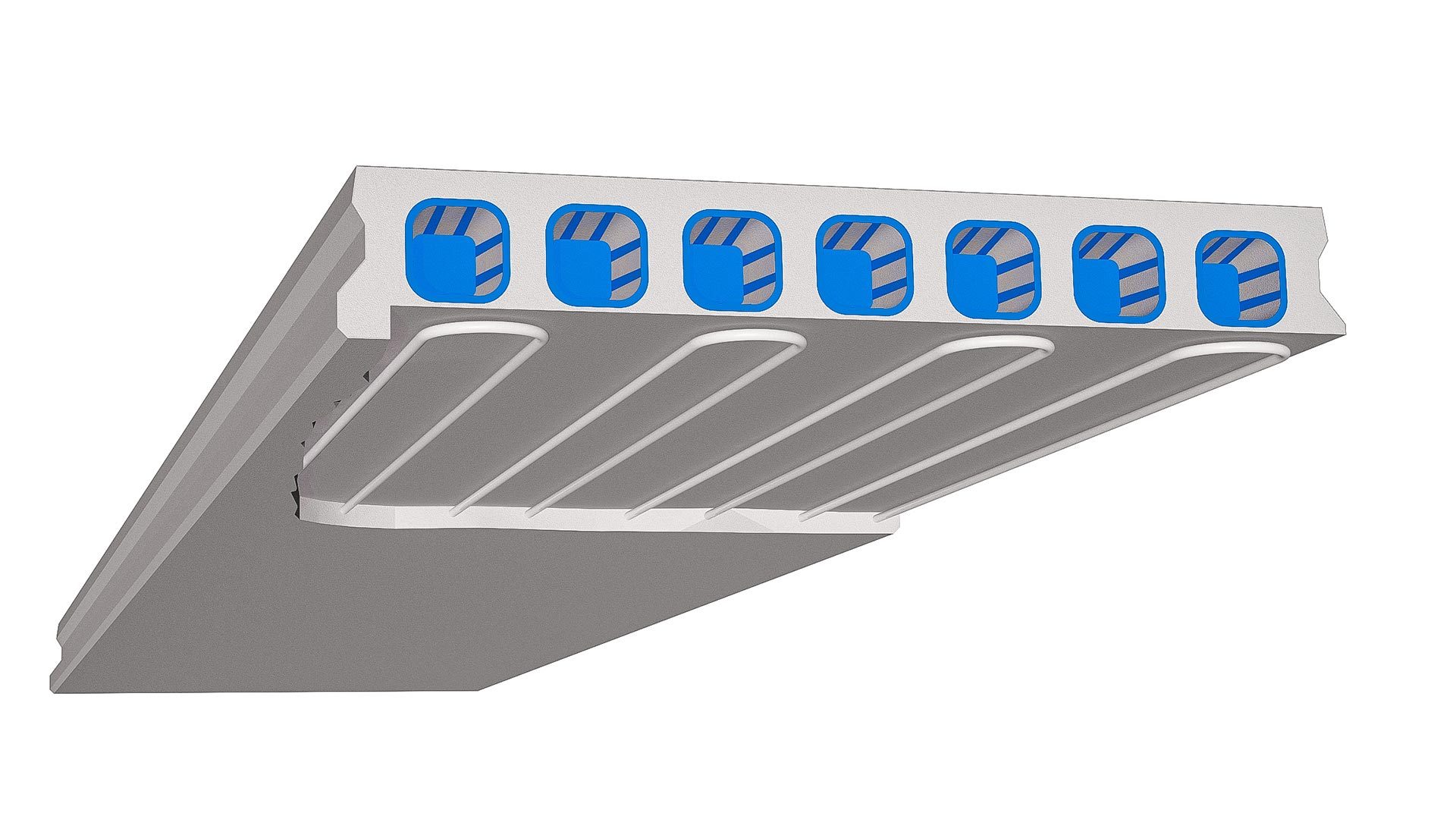

VARIOPLUS-Klimadecke VSD 26.0 und 35 cm mit Betonkernaktivierung

Die thermische Masse des Betons der VARIOPLUS-Decke lässt sich kostengünstig zur Raumklimatisierung nutzen. Wie bei einer Fußbodenheizung – jedoch deutlich energieeffizienter – geschieht die Temperierung durch ein integriertes Kunststoffrohrsystem, in dem Wasser zirkuliert. Mittels Betonkernaktivierung wird so ein hoher thermischer Komfort erreicht. Durch die Speicherfähigkeit des Betons genügen extrem niedrige Vorlauftemperaturen zur Heizung. Die abgegebene Strahlungswärme wirkt ohne Luftzirkulation gleichmäßig im gesamten Raum. Wenn kaltes Wasser durch die Leitungen geführt wird, nimmt die VARIOPLUS-Decke die Raumwärme auf und sorgt für eine homogene Abkühlung ohne unangenehme Luftströmungen.

Einsatzgebiete:

Industrie- und Gewerbebau,
(Büro- und Tagungsräume,
beheizte Produktionshallen,
Autohäuser)

d = 26,0 cm
Eigengewicht 5,26 KN/m²
einschließlich Vergussbeton
Nutzlast* in KN/m2
KategorieH/SABC/DEF
 1,002,703,205,007,502,50
zulässige Stützweite in m
 11,9010,109,908,707,609,50
d = 35,0 cm
Eigengewicht 6,09 KN/m²
einschließlich Vergussbeton
Nutzlast* in KN/m2
KategorieH/SABC/DEF
 1,002,703,205,007,502,50
zulässige Stützweite in m
 14,3012,4012,1012,008,4012,20

technische Dokumentationen & Zulassungen

VARIOPLUS-Klimadecke

H+L-Element-Klimadecke

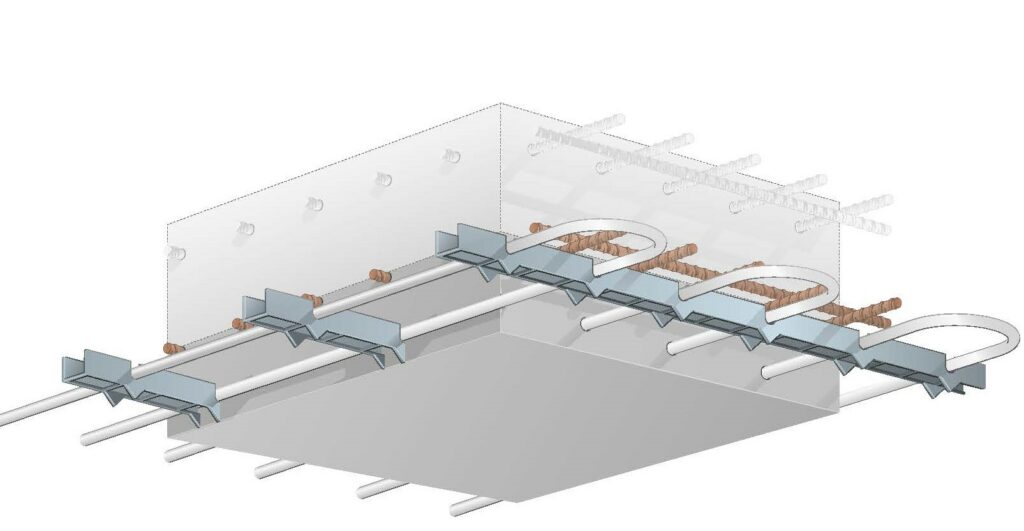

Die Pluspunkte der Element-Klimadecke liegen im geringen Transportgewicht und der großen individuellen Gestaltungsfreiheit, die auch Rundungen und Schrägen ermöglicht. Das Funktionsprinzip entspricht dem Lotter-Roth-Thermosystem (LRT) und ist denkbar einfach: Ein oberflächennah in die Deckenelemente verlegtes Rohrleitungssystem temperiert die gesamte Deckenfläche und sorgt für angenehme Wärme- und Kältestrahlung von oben.

Heizen im Winter

Durch die großflächige, gleichmäßige Wärmeabgabe stellt sich für den Nutzer eine angenehme, nahezu ideale Raumtemperatur ein.

Ideal eignen sich regenerative Energiequellen wie z.B:

  • Solarthermie
  • Wärmepumpen
  • Erdwärmekollektoren
  • Geothermiepfähle

Der Betrieb mit Gas-Brennwerttherme ist natürlich ebenso möglich

Kühlen im Sommer

Über die Geschossdecke erfolgt eine gleichmäßige Raumkühlung und das ohne unangenehme Zugerscheinungen und Reduzierung der Luftfeuchtigkeit. Das mit kaltem Wasser (≥18 °C) durchströmte Rohrsystem in der Decke absorbiert die Wärme in der Raumluft und kühlt sie ohne zusätzlichen technischen Aufwand um bis zu 5 °C herab – was erwiesenermaßen das Wohlbefinden erhöht. Es wird ohne Luftbewegung und störende Geräusche energiesparend gekühlt.
Benötigt wird:

  • Reversible Wärmepumpe
  • Taupunktwächter
 Unser Systempartner  http://lrt.kummetat.de

Einsatzgebiete:

Einfamilienhäuser mit großen Spannweiten,
Mehrfamilienhäuser Brandschutz F-120

Einsatzvoraussetzungen/Technik

Elementklimadeckenplatte C25/30 XC1 mit bauseits erstellter Wärmebedarfsberechnung (nach GEG)

  • Bei kleinen Räumen (Bad, WC) ist ggf. eine zusätzliche Heizunterstützung notwendig
  • Anbindung der Rohrregister innerhalb oder auf der Decke möglich
  • Bei Ausführung letzter Geschossdecke erfolgt die Anbindung der Rohre
  • in der Decke – Heizungsbauer während der Montage vor Ort erforderlich
  • Angabe Lage der Heizkreisverteiler
  • Werkseitiger Einbau von Deckendosen möglich
  • Elementplattendicke d=7 cm
  • inkl. Heizlastberechnung/Auslegungsplan für Installateur durch H+L gemäß aktueller gültiger DIN 12831
  • inkl. Rohrleitungen (Roth X-PERT S5 DIM 17 mm)*
  • Druckprüfung nach Produktion werkseitig
  • Druckprüfung bei Anbindung an die Versorgungsleitung bauseits
  • Nahezu alle zweidimensionalen Grundrisse mit der H+L Klimadecke ausführbar

* Lotter-Roth-Thermosystem (LRT): Roth- 5 Schicht Systemrohr X-PERT S5® in DIM 17mm F120
Das Lotter-Roth- Thermosystem (LRT) kann ohne Einschränkungen auch in Gebäuden eingesetzt werden, für die erhöhte Brandschutzanforderungen nach F-120 bestehen.
Die transportfertige Decke mit Druckprüfung der LRT-Komponenten auf 2,5 bar mit Abdrückprotokoll

technische Dokumentationen & Zulassungen

Element-Klimadecke

H+L THERM®




Vollmontagedecke mit Heizfolie

Mit dem Produkt HL-THERM® setzen die H+L Baustoffwerke konsequent ihre innovative Produktentwicklung der letzten Jahrzehnte weiter fort. Das Produkt ist ein zukunftsweisendes, intelligentes Betonbauteil zur Temperierung von Gebäuden aller Art.

HL-THERM® vereint die bewährten H+L®-Deckensysteme mit Infrarotheizfolien. Durch ein von H+L patentiertes Verfahren werden die aus Carbonmatten bestehenden Heizfolien führender Hersteller bereits im Werk einbetoniert. Betrieben werden die Carbonmatten mit 36 V Schutzkleinspannung. Die einfache und schnelle Regelung erfolgt komfortabel durch Raumthermostate mit Smart-Home Technologie.

Die HL®-Therm profitiert von den logistischen Vorteilen der Fertigteildecken aus eigener Herstellung. Die Carbonmatten heizen den Raum sehr schnell, besonderns gleichmäßig und vollflächig. Dadurch ist das System komfortabel und entwickelt eine behagliche Strahlungswärme.

Sollten nachträglich Einbauten innerhalb der Infrarot-Heizflächen an Wand und Decke, z.B. für Spots, Steckdosen oder Schrauben notwendig sein, können diese bis zu einem Durchmesser von 70mm nachträglich eingebracht werden. Die seitlich verlaufenden Kupferstreifen dürfen dabei nicht beschädigt werden. Zur Lokalisierung der Kupferstreifen kann ein einfacher Metall- und Leitungsdetektor eingesetzt werden.

technische Dokumentationen & Zulassungen

Zulassungen / Zertifikate

H+L Agrarplatte

Die H+L Heizplatte ist ein innovatives, vorgefertigtes Bauteil für das Einsatzgebiet Liegeflächen in der Tierhaltung, vorzugsweise als Bodenplattensystem für Ferkelställe. Integrierte Heizschläuche ermöglichen eine Beheizung des Bauteils z.B. für Jungtiere. Im Sommer können diese ebenso sehr effektiv zur Kühlung genutzt werden. Durch die unterseitig aufgebrachte Dämmschicht bleibt die Wärme effizient im Bauteil und wird nicht in die Gründungsebene abgegeben. Das Bauteil ist statisch selbsttragend konstruiert. Eine dauerhafte und rutschfeste Strukturmatrizenoberfläche (Siebdruck) vermindert die Verletzungsgefahr für die Tiere. Die spezielle Geometrie der Bauteile ist so beschaffen, dass anfallende Flüssigkeiten über Vertiefungen und Gefälle (Rinnenausbildung) abgeführt werden.

Pluspunkte

  • Hohe Genauigkeit der Vorfertigung
  • Schnelle Bauzeit
  • Austauschbarkeit bei Verschleiß oder Defekt
  • Integrierte Heiz – und Kühlfunktion
  • Gleichbleibende und dauerhafte Oberflächenbeschaffenheit
  • Antirutschfunktion

Exemplarischer Verlegeplan

technische Dokumentationen & Zulassungen

Strahlungswärme — wohlige Wärme und kühler Kopf

Die Lufttemperatur liegt unter Null. Im Schatten ist es bitter kalt. Dennoch wärmt uns die Sonne, obwohl sie rund 150 Millionen Kilometer entfernt ist. Ihre Strahlen wirken direkt, ohne Erhitzung der Luft. Nach diesem Prinzip funktionieren die Klima-Decken, die wir Ihnen anbieten.

Die Wärme, die Klimadecken abstrahlen, ist geschaffen nach dem Vorbild der natürlichsten Wärmequelle – der Sonne. Die massive Klimadecke nutzt die volle Fläche der Geschossdecke, um höchst energieeffizient und behaglich zu heizen.

Strahlungsheizsysteme erwärmen kaum die Umgebungsluft, sondern nur die in der Umgebung befindlichen Körper. Die für den menschlichen Körper als sehr wohltuend empfundene Strahlungswärme verteilt sich gleichmäßig im Raum, trägt dabei maßgeblich zum Wohlbefinden der Bewohner bei und senkt zusätzlich Heizkosten.

Da die Deckentemperatur mit ca. 25 °C bis 35°C immer niedriger liegt als die Körpertemperatur, bleibt auch der Kopf immer kühl. Durch die angenehme Wärmeverteilung kann die Raumtemperatur nämlich um 2 °C bis 3 °C verringert werden, ohne dass der Wohlfühleffekt und die Behaglichkeit darunter leiden.

Pluspunkte

Deshalb gehen die Experten bei der Klimadecke im Durchschnitt von einer Energieeinsparung von mehr als 10 % aus. Die Möglichkeit, die gesamte Deckenfläche zu aktivieren, ist im Rahmen des Klimakonzepts ein wichtiger Vorteil. Ca. 90 % seines Lebens verbringt der Mensch in geschlossenen Räumen – das Haus als „dritte Haut des Menschen“ gewinnt immer mehr an Bedeutung. Es ist daher nicht weiter verwunderlich, dass Niedrigtemperatur-Strahlungsheizungen, die nach dem gleichen Prinzip wie die Sonne wirken, von Baubiologen und Fachärzten besonders empfohlen werden.

  • Effiziente Raumnutzung/Raumgewinn
  • Großflächiges unverdecktes Heizen
  • Leicht steuerbar durch kurze Reaktionszeiten
  • Gleichmäßige Temperaturverteilung
  • Kaum Wärmekonvektion, deshalb besonders gut für Allergiker geeignet, da es kaum Luftverwirbelungen wie bei Heizkörpern gibt
  • Räume einzeln problemlos steuerbar
  • Keine Verschwendung von Nutzfläche durch Heizkörper
  • Energieeinsparung durch niedrige Vorlauf- und Oberflächentemperatur
  • Konstante optimale Luftfeuchte
