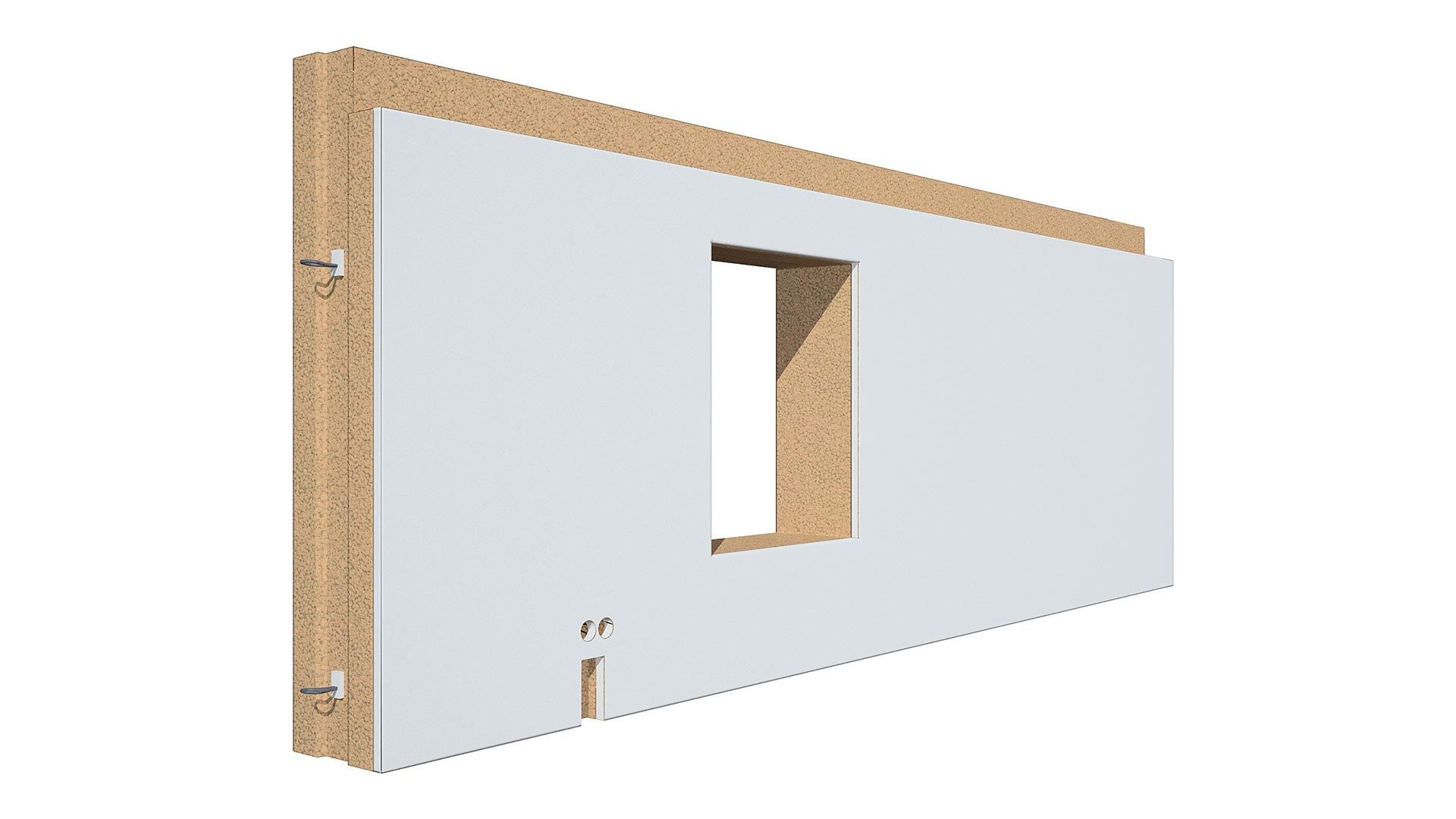

klimaPOR®-Wandsystem
Wir fertigen und liefern die klimaPOR®-Wand und die H+L Massivwand je nach Anforderung in einer großen Bandbreite von Wandstärken. Die hervorragenden statischen und bauphysikalischen Eigenschaften der Wand ermöglichen schlanke Querschnitte. Ohne zusätzliche Dämmung erreichen Sie bei einer Wandstärke ab 42,5 cm die Anforderungen des aktuellen Gebäudeeinergiegesetz (GEG). Die Wandelemente werden mit geringer Restfeuchte geliefert.
Wandeinbau-Details
Vorsatz-Rollladenkasten
Deckenaufkantung – klimaPOR-Wand
Aussparungsöffnung
Fensteranschlag (Ausbaudetail bauseits)
Wandanschlussverbinder / Vergusstasche
Elektrodosen (werkseitiger Einbau)
Bauphysik
|
klimaPOR® Wandsystem |
Rohwandstärke cm |
Rohdichte kg/m |
Gewicht kg/m |
Nach Norm DIN 4108-4 / DIN 1520** Lambda (Bemessungswert) W/mK Wärmeleitfähigkeit |
Nach Norm DIN 4102-4/EN1992-1-2 Feuerwiderstandsklasse |
Nach Norm DIN 4109-Bl.1 (alt) DIN 4109-32 (neu) Luftschalldämmung R w, R dB R w |
Nach Bundesverband Leichtbeton Luftschalldämmung R w, Bau dB |
||
|---|---|---|---|---|---|---|---|---|---|
| klimaPOR-Wand / H+L Massivwand Außenwände | LAC2 | 49,00 | 550 | 270 | 0,146** | F90A* | 48 | 55 | 55 |
| LAC2 | 42,50 | 550 | 234 | 0,146** | F90A* | 46 | 53 | 53 | |
| LAC2 | 36,50 | 550 | 201 | 0,146** | F90A* | 44 | 51 | 52 | |
| LAC2 | 30,00 | 550 | 165 | 0,146** | o.A. | 42 | 48 | 49 | |
| LAC6 | 30,00 | 900 | 270 | 0,29** | F180A | 48 | 55 | 55 | |
| LAC6 | 24,00 | 900 | 216 | 0,29** | F90A | 45 | 52 | 52 | |
|
LC16/18 LC16/18 |
24,00 24,00 |
1800 1600 |
408 360 |
1,15 1,00 |
REI120 REI120 |
53 52 |
60 59 |
61 59 |
|
|
LC16/18 LC16/18 |
20,00 20,00 |
1800 1600 |
340 300 |
1,15 1,00 |
REI90 REI90 |
51 49 |
58 56 |
58 57 |
|
|
LC16/18 LC16/18 |
17,50 17,50 |
1800 1600 |
297 262 |
1,15 1,00 |
REI90 REI90 |
49 48 |
56 55 |
57 55 |
|
|
Alle Tabellenwerte beziehen sich auf die Rohbauwände ohne Anrechnung von Putz- und Dämmstärken. Mit * gekennzeichnete Werte der Feuerwiderstandsklasse gelten für LAC2-Wände gem Prüfzeugnis MFPA Leipzig. Mit ** gekennzeichnete Werte der Wärmeleitfähigkeit basierend auf Prüfbericht MFPA Weimar (klimaPOR = 0,135 +-0,004 W/(mk) |
|||||||||
| H+L Massivwand Innenwände |
LC16/18 LC16/18 LC16/18 |
24,00 24,00 24,00 |
2000 1800 1600 |
456 408 360 |
1,35 1,15 1,00 |
REI120 REI120 REI120 |
54 53 52 |
62 60 59 |
62 61 59 |
|
LC16/18 LC16/18 LC16/18 |
20,00 20,00 20,00 |
2000 1800 1600 |
380 340 300 |
1,35 1,15 1,00 |
REI90 REI90 REI90 |
52 51 49 |
60 58 56 |
60 58 57 |
|
|
LC16/18 LC16/18 LC16/18 |
17,50 17,50 17,50 |
2000 1800 1600 |
332 297 262 |
1,35 1,15 1,00 |
REI90 REI90 REI90 |
51 49 48 |
58 56 55 |
58 57 55 |
|
|
LC16/18 LC16/18 LC16/18 |
2×17,5 2×17,5 2×17,5 |
2000 1800 1600 |
665 595 525 |
1,35 1,15 1,00 |
REI120 REI120 REI120 |
71 70 68 |
o.A. o.A. o.A. |
o.A. o.A. o.A. |
|
|
LC16/18 LC16/18 LC16/18 |
2×15,0 2×15,0 2×15,0 |
2000 1800 1600 |
570 510 450 |
1,35 1,15 1,00 |
REI90 REI90 REI90 |
69 68 66 |
o.A. o.A. o.A. |
o.A. o.A. o.A. |
|
|
LC16/18 LC16/18 |
11,50 11,50 |
1800 1600 |
195 173 |
1,15 1,00 |
REI30 REI30 |
44 43 |
51 49 |
51 50 |
|
| LC 8/9 | 11,50 | 1200 | 127 | 0,62 | o.A. | 39 | 45 | 46 | |
| Alle Tabellenwerte beziehen sich auf die Rohbauwände ohne Anrechnung von Putz und Dämmstärken. | |||||||||
technische Dokumentationen & Zulassungen
klimaPOR® Wandsystem
technische Dokumentationen
Zulassungen / Zertifikate
Leichtbeton Wandsystem
technische Dokumentationen
Stahlbetonwandsystem
Wirtschaftlich
Die bewährte und individuelle Planungslösung für Keller, Gewerbebauten und Industrieanlagen. Die hohe Tragfähigkeit erlaubt eine schlanke Ausführung und damit mehr Nutzfläche bei gleicher bebauter Grundfläche. Beton als massiver Baustoff bietet hervorragende bauphysikalische Eigenschaften für Schallschutz.
Statische Werte
Wärme-, Schall- und Brandschutzwerte

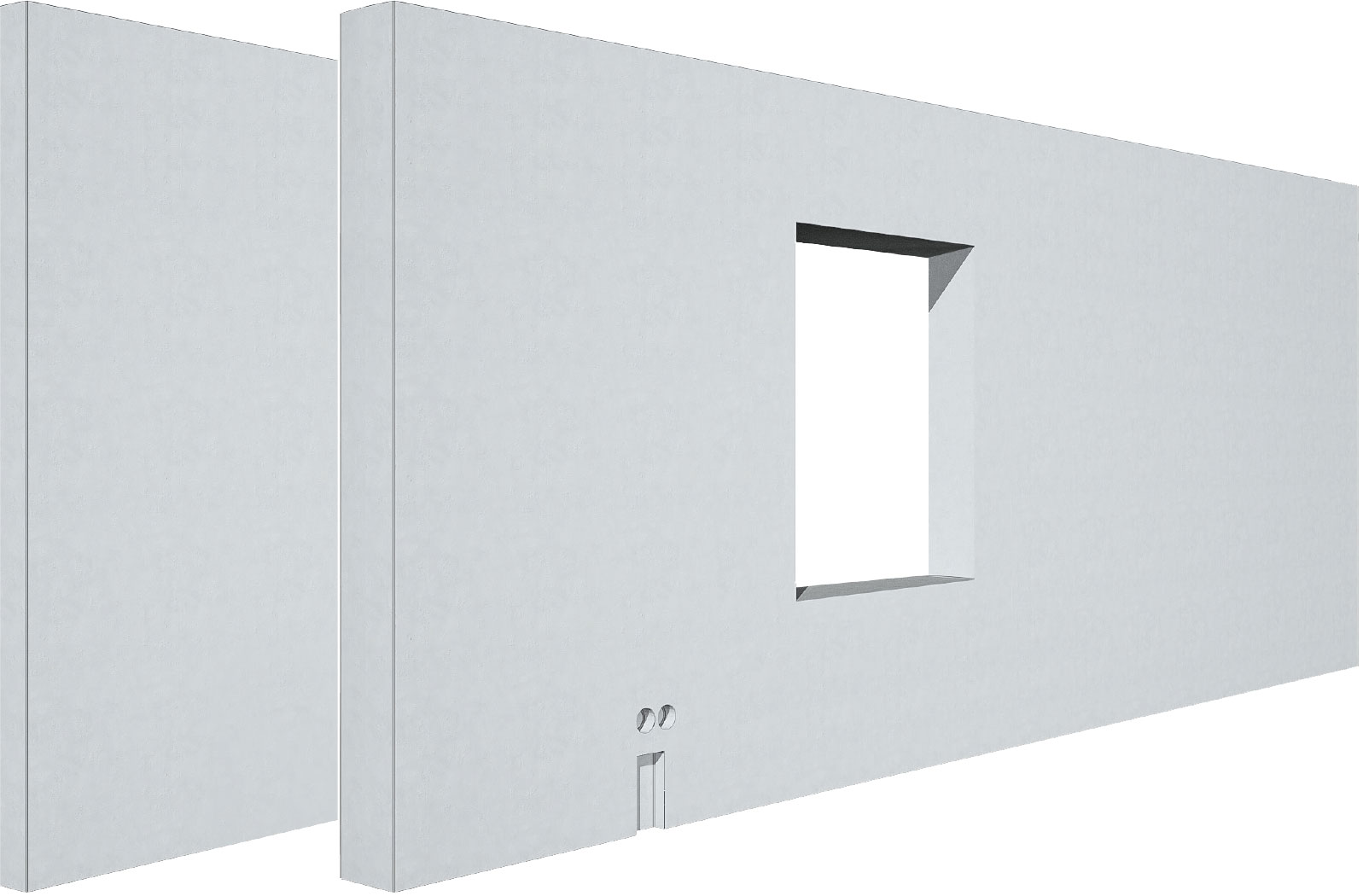

beidseitig schalglatte Stahlbetonwand
Wärme-, Schall- und Brandschutzwerte
Statische Werte
technische Dokumentationen & Zulassungen
Stahlbetonwand
technische Dokumentationen
Zulassungen / Zertifikate

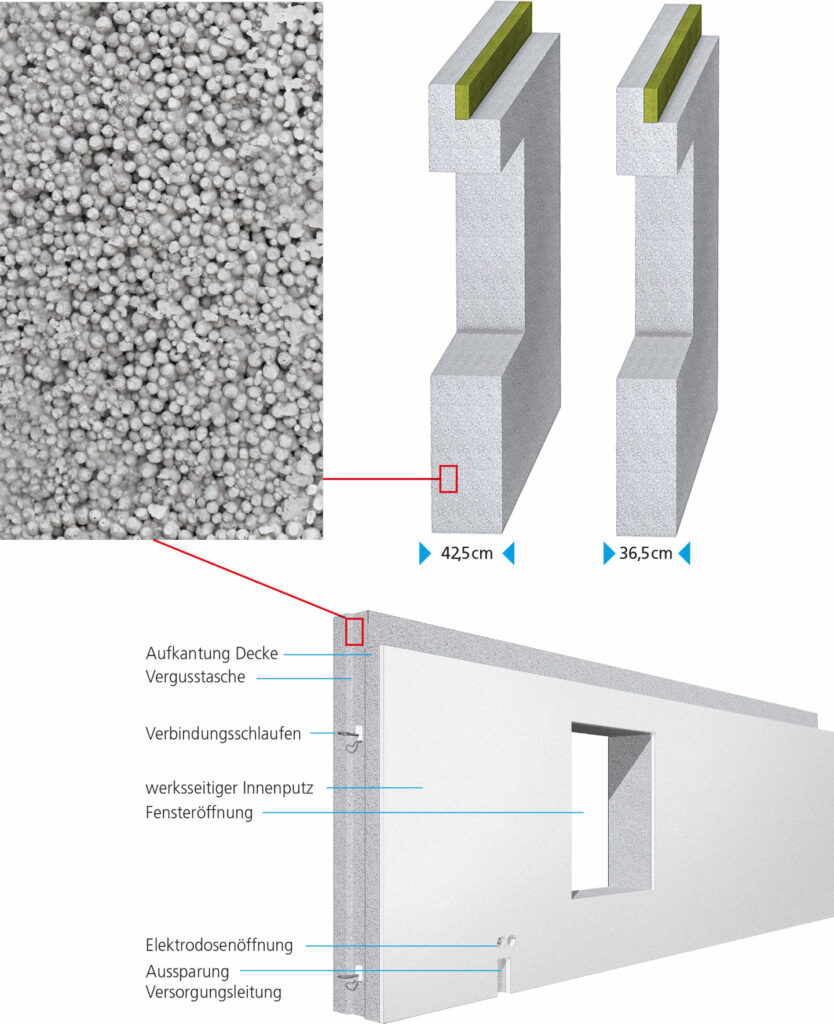

Die klimaVER®-greenline-Wand
Bauphysik
Wärme-, Schall- und Brandschutzwerte
Leichtbetonwände haben aufgrund ihrer hohen Materialdämpfung gegenüber allgemeinen Werten bzw. gegenüber anderen Baustoffen mit gleicher Flächenmasse eine höhere Luftschalldämmung. Die porige Struktur des Blähglas Rohstoffes wirkt sich positiv auf die Wärmeleitfähigkeit und die Schalldämmung der Bauteile aus. Durch Messungen wurden bis zu 6 dB höhere Luftschalldämmwerte ermittelt.
Quelle: Leichtbetonverband
Statische Werte
Wasserdampfdiffusion
Die haufwerksporige Struktur von klimaVER® gewährleistet nach DIN 1520 einen niedrigen Dampfdiffusionswiderstand (μ = 5). Je größer der μ-Wert eines Baustoffes, desto größer ist sein Diffusionswiderstand bzw. je geringer ist das Diffusionsvermögen.
technische Dokumentationen & Zulassungen
klimaVER-Wand
